ダクト型エアコンの施工事例

真っ白な豪邸に目立たない様にダクト型天井カセットエアコンを取りつけました

写真はクリックで拡大します

①基礎の段階から配管ルートを想像しながらスリーブを入れます

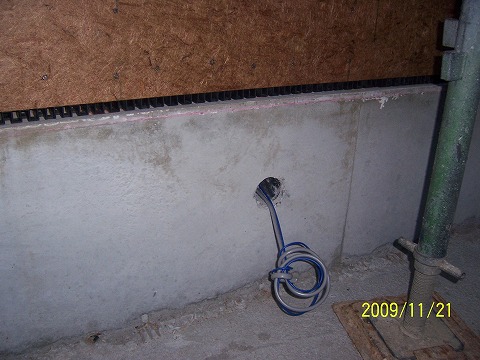

②基礎コンクリートに何気なく配管穴が開いていますがこの穴の為に位置決めからスリーブ入れまで苦労しています

ダクト型天井カセットエアコン ダクト型天井カセットエアコン

③お客様及び大工さんと打ち合わせの上室内機本体吸込み口の位置を決めました

④室内機を吊り込む為にアングルを溶接加工して吊り金具を作ります。この作業が一番楽しいです

ダクト型天井カセットエアコン ダクト型天井カセットエアコン

⑤重量約30Kgの室内機を吊り込みます。左側にダクト接続口2個が見えています

⑥ドレンの配管をします。天井裏を配管しますので排水勾配及び保温工事は重要です

ダクト型天井カセットエアコン ダクト型天井カセットエアコン

⑦冷媒配管をします。天井裏配管なので見た目は関係ないところですが、天井ボードを張るまで見苦しいので露出配管の気持ちで配管します

ダクト型天井カセットエアコン

⑧天井裏のダクト配管と吹き出し口ですが、天井の下地を組んでいますので判りにくいですね

⑨室内機へのダクト接続部分と吹出し口が少し見えています

ダクト型天井カセットエアコン ダクト型天井カセットエアコン

⑩これが吹き出し口です。吹き抜けのリビングに目立たない様に提案させて頂きました。左下に吸込み口及び室内機が少し見えています。

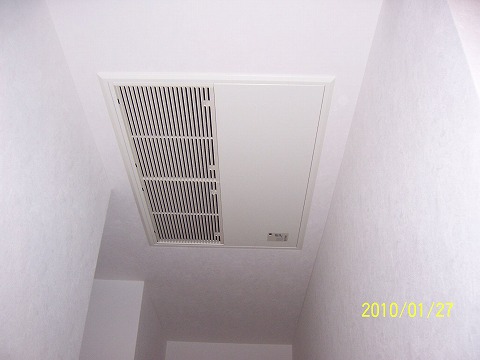

⑪こちらは吸込み口及び室内機です。目立たない様に廊下に設置しました。

ダクト型天井カセットエアコン ダクト型天井カセットエアコン
